Produktintroduktion
-

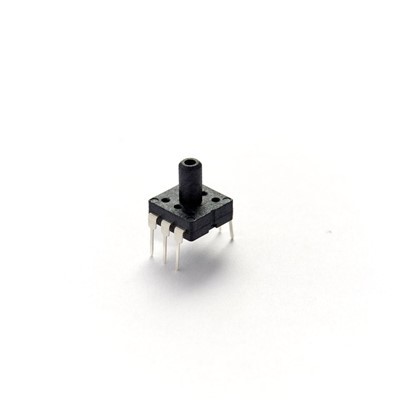

Den förstärkta analoga utgångskortets trycksensor är en hög-trycksensor som använder avancerad MEMS-teknik och integrerar digitala bearbetningskretsar. Dess avkänningselement omvandlar tryck direkt till standardiserade digitala signaler, vilket säkerställer exakta och{2}}klara-avläsningar.
-
Sensorn är designad speciellt för PCB-integration och har ledningar ombord för enkel lödning och pålitlig montering, vilket avsevärt förenklar systemintegrationsprocessen. Den förstärkta analogenutgång eliminerar signalförsämring över långa kablar och tar bort behovet av externa ADC, vilket minskar systemets totala komplexitet och förbättrar tillförlitligheten.
-
Precisionskalibrerad och temperaturkompenserad, denna förstärkta analoga utgångskortmonterade trycksensor bibehåller utmärkt noggrannhet och stabilitet över extrema driftstemperaturer, vilket gör den till en idealisk lösning för inbyggda system som kräver pålitlig digital tryckmätning.
Drag
Brett driftområde
Stöder -20 grader till 100 graders temperatur och 0-100kPa till 1MPa tryckområden för mångsidiga mätapplikationer.
01
Design med hög tillförlitlighet
Överlägsen stöt-/vibrationsbeständighet och lång-stabilitet.
02
Flexibel systemintegration
Ger manometertrycksalternativ med PCB-klara ledningar för att förenkla installationen och minska anslutningskostnaderna.
03
Låg effektdrift
Förbrukar så lite som 1,7 mA ström, vilket gör den idealisk för batteridrivna-bärbara enheter och energieffektiva-system.
04
Specifikationer
| Uppmätt medium | Gas |
|
Tryckområde |
-100kPa...0~1kPa...1000kPa |
|
Trycktyp |
Spårvidd |
| Övertryck | 1.5FS |
|
Strömförsörjning |
3,3V~5,5V DC |
| Tillförselström | 1,7mA |
| Utsignal | 0,5V~4,5V DC (eller Ratiometrisk 10%~90% av Vförse) |
|
Trycknoggrannhet |
±1,0 %FS |
| Termisk nollförskjutning | ±0,03 %FS/grad |
| Termisk känslighetsförskjutning | ±0,03 %FS/grad |
| Drifttemperaturområde | -20 grader ~100 grader |
| Kompensationstemperaturområde | 0 grader ~ 60 grader |
| Förvaringstemperaturintervall | -30 grader ~150 grader |
|
Pakettyp |
SOP-6 |
Ansökan
Medicinsk utrustning
Den kortmonterade sensorn levererar tillförlitlig detektering av gas- och vätsketryck i ventilatorer, infusionspumpar, blodtrycksmätare och anestesimaskiner, och uppfyller stränga medicinska noggrannhets- och säkerhetsstandarder.
Elektroniska system för fordon
Däcktrycksövervakning, servostyrning, bromsassistans, MAP-sensortryckövervakning och tryckmätning i fordonselektronik.
Sport- och träningsutrustning
Den brädmonterade sensorn levererar tillförlitlig gastrycksdetektering i massageapparater, massagestolar, luftmadrasser.
Små elektriska hushållsapparater
Sensorn möjliggör mätfunktioner i varmvattenberedare, syresatt vattenmaskin, ölautomat, kaffebryggare, luftpump, vakuumpump, elektrisk bröstpump, vilket stödjer innovation i kompakt design.
Snälla tips
Installation:Undvik överhettning under lödning för att förhindra spänningsskador på stiften och sensorn.
Elektrisk anslutning och driftsättning:
·Följ strikt pinouten i produktmanualen. Felaktig kabeldragning kan orsaka permanent skada på enheten.
·Använd skärmad kabel för analoga utgångskablar för att minska elektromagnetiska störningar.
Använda:
·Använd inte produktens kalibrerade tryckområde, temperaturområde och mediakompatibilitet.
·Undvik plötsligt tryck eller termisk chock.
Underhåll och skötsel:
·Ta inte isär sensorn eller dess anslutningsrör under tryck.
·Inspektera regelbundet sensorn och dess anslutningar för läckor, korrosion eller mekaniska skador.
·Håll de elektriska kontakterna och stiften rena och torra.
Förvaring och transport:Förvara produkten inomhus i en torr miljö fri från frätande gaser och utom direkt solljus.
FAQ
F: Hur är sensorn installerad och integrerad?
S: Den förstärkta analoga utgångskortets trycksensor använder Kovar-stift som kan lödas direkt till PCB-kortet, vilket gör det enkelt att installera utan extra kontakter.
F: Kräver sensorn signalkonditionering?
S: Nej, den ger en förstärkt analog utgång (t.ex. 0,5–4,5V eller 4–20mA), vilket minskar behovet av externa signalbehandlingskomponenter.
F: Klarar den tuffa miljöer?
S: Ja, den helsvetsade rostfria stålstrukturen och silikonoljefyllningen ger starkt motstånd mot vibrationer, stötar och korrosiva medier.
F: Kräver den här sensorn kalibrering?
S: Trycksensorn är för-förkalibrerad. Omkalibrering kan utföras baserat på applikationskrav eller användningstid för att säkerställa fortsatt noggrannhet.
F: Vilken logistikmetod används?
S: Vi kan välja lämplig logistikmetod för leverans baserat på dina krav. Produktinspektionsdata, produktcertifikat och instruktioner kommer att inkluderas i försändelser.
